Setelah sekian lama tidak update dikarenakan kesibukan kuliah dan kesibukan lain diluar sana yang membuat saya tidak sempat untuk menulis ataupun membuat sesuatu yang bisa dibagikan di blog ini.
Namun pada kesempatan kali ini saya akan membagikan sedikit tentang cara membuat running LED dengan IC 4017 dan sebuah IC Timer NE555.
Sebelum masuk ke pembuatan, mari kita bahas sedikit tentang apa itu running led, jadi apasih sebenarnya running led itu?
Jika di terjemahkan dari bahasa luar negerinnya yaitu bahasa inggris running led itu merupakan led berjalan hehe.. :), yang dimaksud berjalan disini pada rangkaian terdapat beberapa led yang nantinya akan nyala bergantian secara berurutan dengan kecepatan yang dapat diatur.
Running led ini merupakan rangkaian dasar yang bisa dibuat saat ingin belajar tentang pembuatan rangkaian dan di terapkan ke PCB, biasanya proyek ini dibuat saat smk jurusan elektronika, dengan rangkaian yang cukup sederhana maka tingkat keberhasilan yang cukup besar hanya saja dibutuhkan analisa dan ketelitian.
Adapun untuk komponen yang digunakan pun mudah di dapat ditoko komponen elektronika tentunya, berikut ini beberapa komponen yang dibutuhkan untuk membuat running led atau led berjalan.
- Dioda 1N4007 1x
- Kapasitor 22uF/16V 1x
- Kapasitor 4.7uF/16V 1x
- Resistor 1K 1x
- Resistor 4.7K 1x
- Resistor Variabel 100K 1x
- IC 4017 1x
- IC NE555N 1x
- LED 5mm 20x
Sedikit penjelasan dari rangkaian digunkan 20 LED yang terhubung dengan IC 4017 merupakanjenis IC CMOS yang berupakan IC gerbang logika dalam kemasan IC dan memiliki 10 output yang bekerja atau aktif secara bergantian, untuk mengaktifkan output ini terdapat pin clock yang terhubung dengan output IC NE555.
Selaian IC 4017 terdapat IC NE555 yang juga merupakan komponen penting pada running led ini, dimana fungsinya sebagai penghasil clock atau pulse untuk mengaktifkan output IC 4017, terdapat sebuah potensiometer atau resistor variabel yang berfungsi untuk mengatur waktu tunda (delay) dari output IC NE555, sumber yang digunakan pada project kali ini menggunakan sumber 5V DC.
Berikut ini desain layout PCB yang saya buat menggunakan software EAGLE.

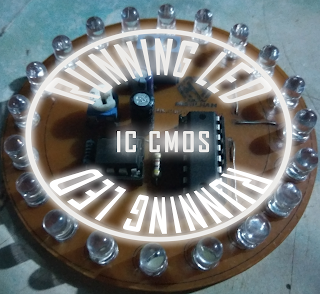

Setelah layout di cetak pada PCB dan di etching kemudian dipasang komponen dan di solder.
